超音波技術を利用して、ナットを外すことなく、
目に見えない部分のアンカーボルトの劣化状況を判別出来る
共同開発製品 特許取得済（特許第6088088号） 株式会社ネクスコ・エンジニアリング北海道 株式会社ニチゾウテック
特徴
- セミ・オートによる簡単操作で、ボルトのねじ山欠損、亀裂を検出

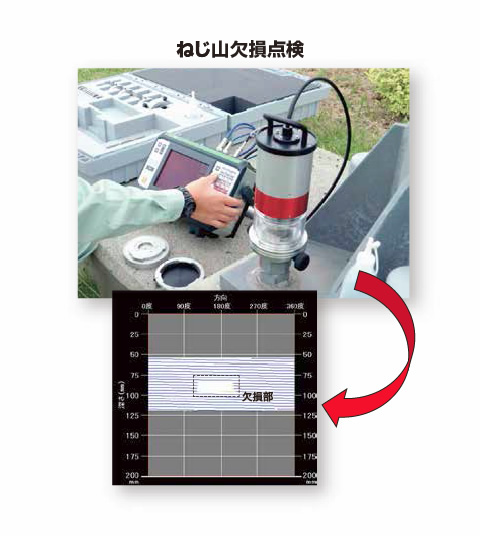

- ねじ山欠損点検はボルト全周360度可視化（ねじ山の状態を4段階表示）

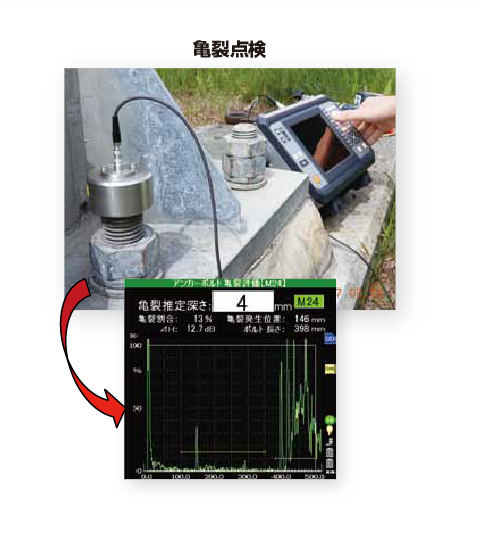

- 亀裂点検は亀裂深さ、亀裂箇所の位置、亀裂割合、アンカーボルト長さの表示
- M22・M24・M27・M30・M36・M42のアンカーボルトに対応
- 点検結果を記録し、PCによるデータ管理が可能

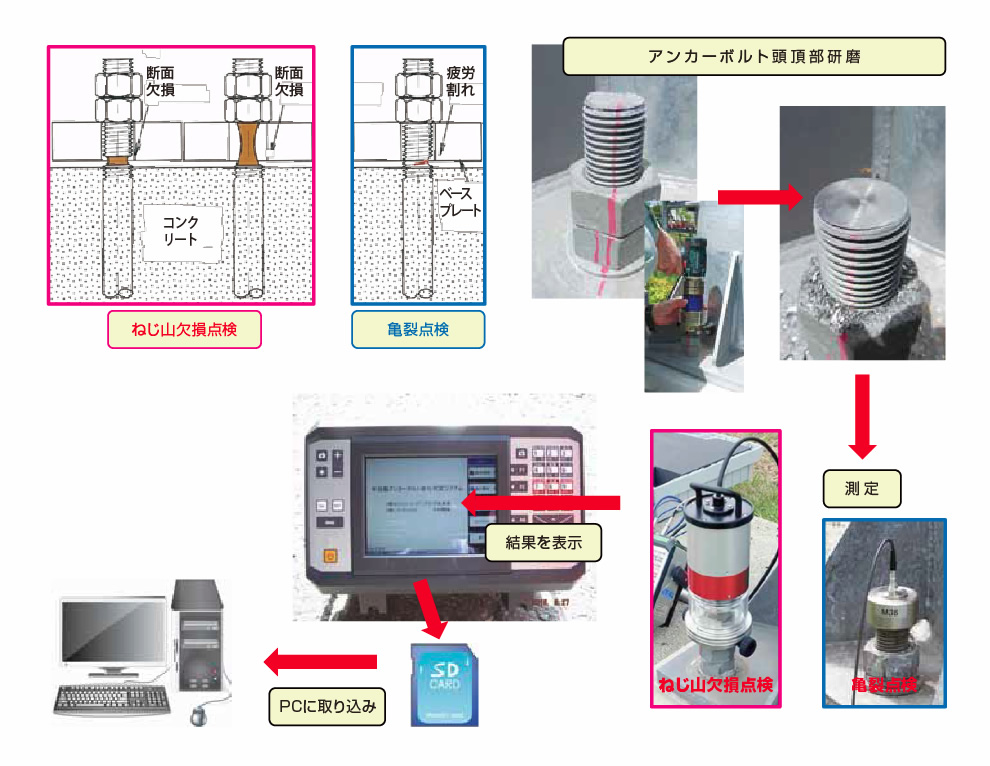

システムの概要

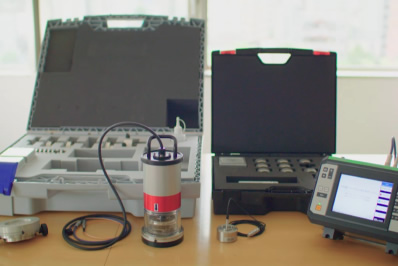

製品仕様
- 超音波探傷器本体（システムソフトインストール済）： 1台
- 超音波探傷冶具・探触子（ねじ山欠損点検用）： 1式
- 超音波探傷冶具・探触子（ボルト長・亀裂点検用）： 1式
- アンカーボルト頭頂部研磨装置： 1式
